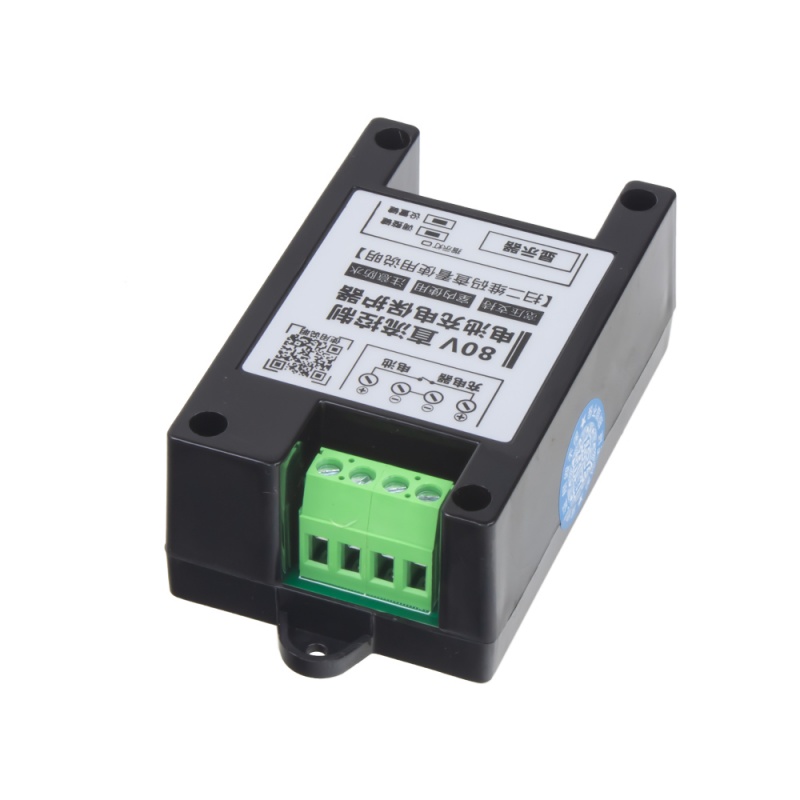

Ochranný napäťový modul pre nabíjanie batérie 5-80V/30A (46082)

Tento modul je určený na riadenie a stráženie nabíjania batérií s napätím 5 - 80 V.
Modul je vhodný napr. k nabíjačkám batérií, ktoré nie sú vybavené kontrolou nabíjacieho procesu a realizuje funkciu samočinného vypnutia pri nabití batérie a zapnutí pri poklese pod nastavené napätie.
Modul nedokáže strážiť nabíjací prúd. Iba spína relé, preto by vstupné napätie nemalo presahovať maximálne napätie batérie.

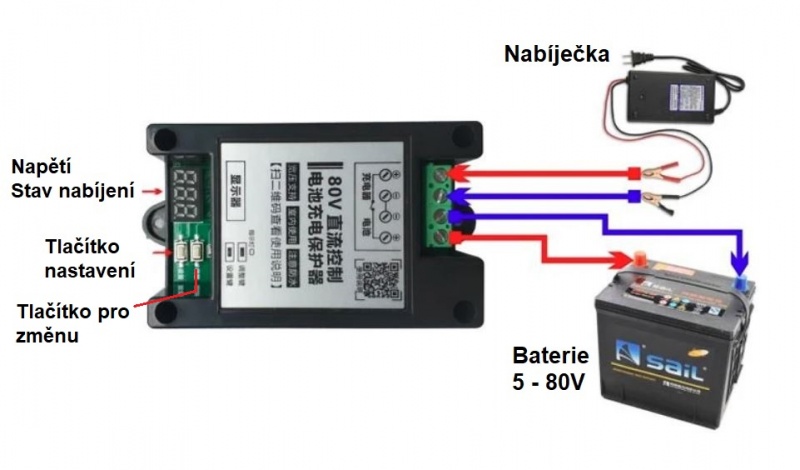

Pri prvom použití nastavíme počiatočné nabíjacie napätie, maximálne napätie nabitej batérie. Keď je napätie batérie nižšie ako nastavené napätie, modul sa zapne a nabíjačka nabíja batériu. Keď napätie batérie stúpne na maximálne napätie, modul sa odpojí a nabíjanie batérie sa zastaví. Potom, pokiaľ nie je batéria odpojená z obvodu, keď je napätie batérie nižšie ako počiatočné nabíjacie napätie, modul sa znovu zapne, aby sa batéria nabila, a potom sa automaticky zastaví po úplnom nabití a tento automatický cyklus sa stále opakuje.
Výpočet počiatočného nabíjacieho napätia a maximálneho napätia:
Maximálne napätie = menovité napätie x 1,2; napríklad 12V batéria, nastavenie je 12V a maximálne napätie je 14,4V.
Pracovné napätie modulu je 4,5V ~ 80V, ale pretože je po úplnom nabití batérie napätie asi 1,2 násobok menovitého napätia, podporuje iba nabíjanie 60V batérie.

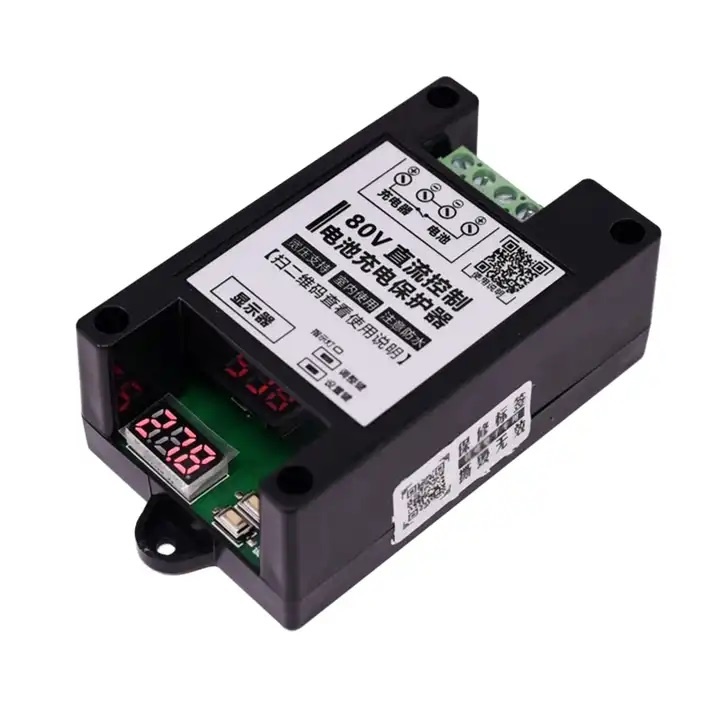

Vysvetlenie pracovného stavu:
1. Zobrazí sa animácia displeja a kontrolka svieti na červeno, čo znamená, že sa nabíja.
2. Displej je stále zapnutý a kontrolka svieti zeleno, čo znamená, že je nabité.
3. Na displeji sa zobrazí Err a kontrolka nesvieti. Indikuje, že nastavené počiatočné nabíjacie napätie je vyššie ako maximálne napätie a modul nefunguje.
Upravte prosím parametre. Aby modul fungoval, musí byť počiatočné napätie nižšie ako maximálne napätie.

Technické parametre :
• pracovné napätie: 4,5 - 80 V
• maximálny nabíjací prúd: 30 A
• pracovná teplota: -25 ºC - +85 ºC

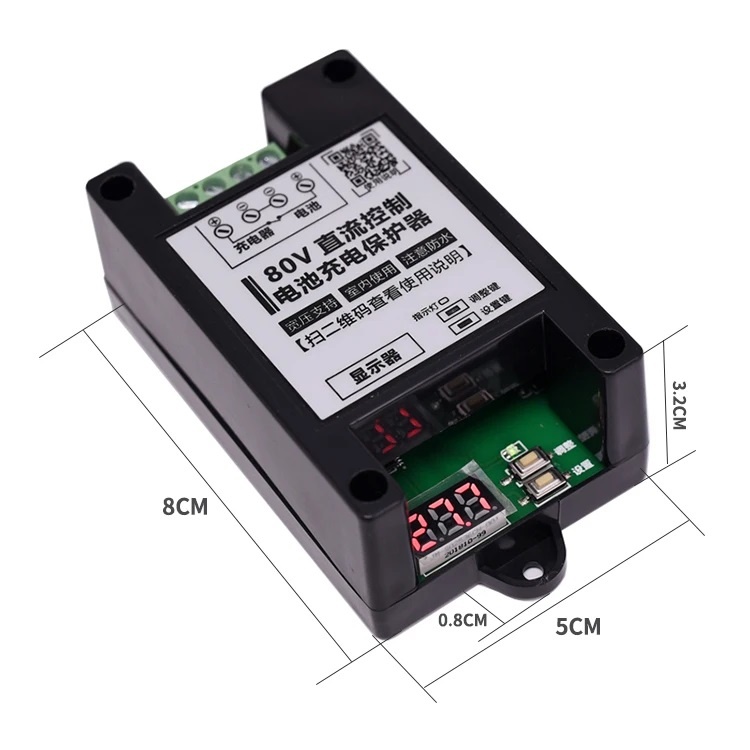

• rozmery: 96 x 50 x 32 mm
• hmotnosť: 80 g


>> Návod
