Programovatelné napěťové relé 6-80V (46080)

Napěťově ovládáné relé umožňuje nastavit zapnutí/vypnutí kontaktů relé v závislosti na nastavení napěťového rozsahu.
V nastavení lze určit spodní/horní hranici napětí, dobu sepnutí displeje, hysterezi zapínání a způsob kdy se bude relé spínat/rozpínat.

Funkce:
Digitální detekce stejnosměrného napětí, ovládání výstupu relé.

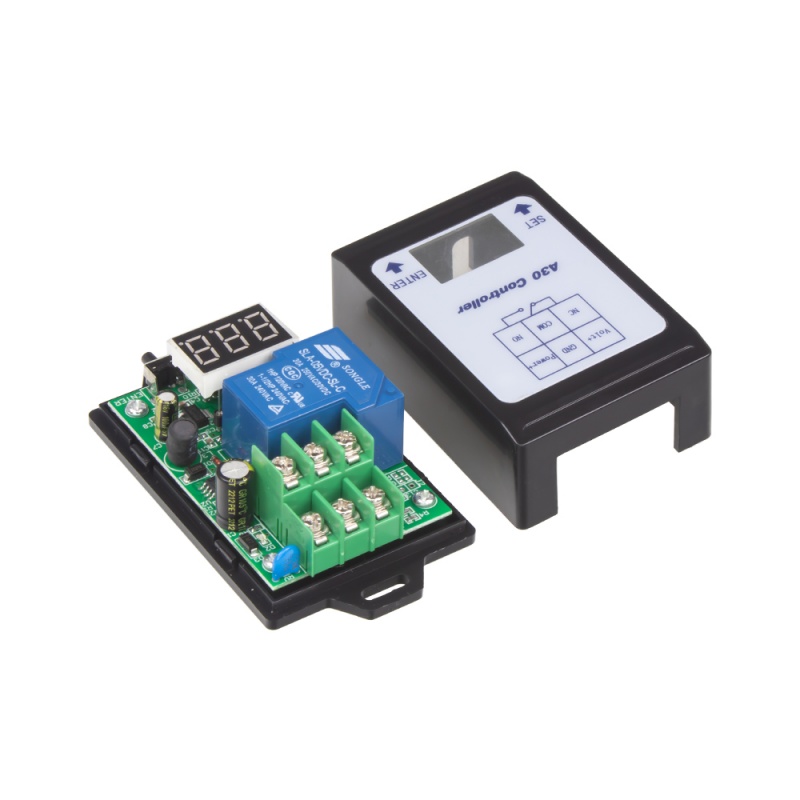

Deska relé DC 6~80 V se 2 tlačítky pro snadné ovládání.
S jasným LED displejem, pro snadnou kontrolu hodnoty.
Nastavitelný rozsah detekce napětí: DC 6~80 V.

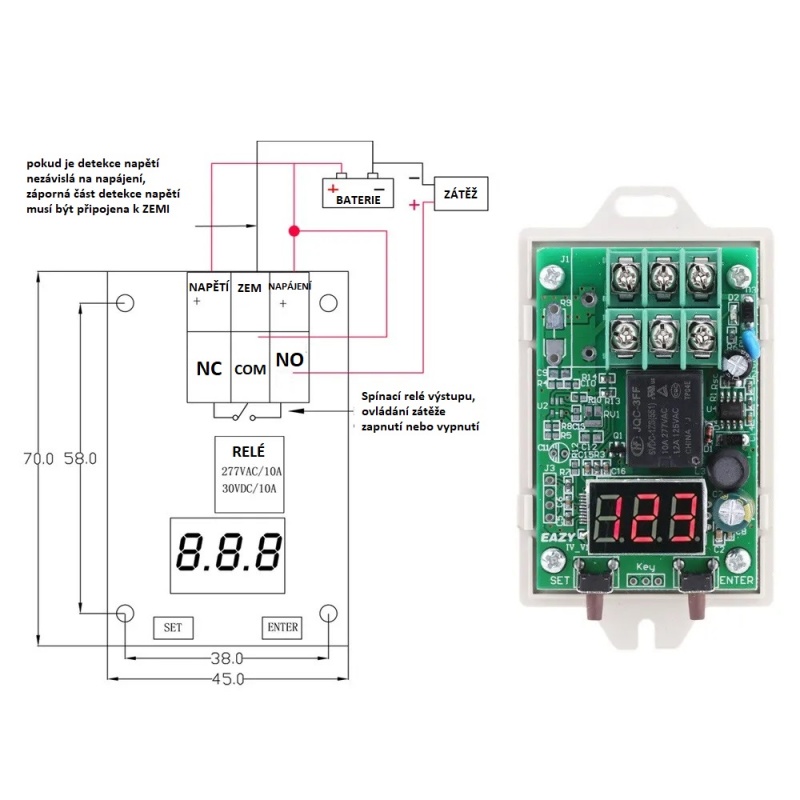

Pokud je naměřené napětí nižší než spodní mez nebo vyšší než horní mez, relé sepne.
Lze použít pro spínač detekce napětí, ochranu proti přepětí/podpětí baterie nebo spínač při vybití.

Specifikace:
• Materiál: PCB + ABS
• Pracovní napětí: DC 6~80 V
• Přesnost měření: +/-0,1 V
• Pracovní proud: 8mA/24 V (relé rozepnuté, LED zobrazuje OFF asi 4mA/24V); 58mA/24 V (relé sepnuté)
• Přepínací relé (normálně otevřeno/normálně zavřeno, NO/NC)
• Zatížení kontaktů: NE: 30 A/250 V AC nebo 30A/30V DC; NC: 20 A/250 V AC nebo 20 A/30 V DC
• Pozor: Protože vysokonapěťový stejnosměrný elektrický oblouk poškozuje kontakt relé, může být elektrická zátěž nad DC 60 V, menší než 10 A.
• Kontaktní odpor: ≤100 mΩ (1A 6VDC)
• Mechanická odolnost: 10 milionů sepnutí
• Elektrická odolnost: >100 000 (20A~250VAC)
• Provozní teplota: -40~85 °C
• Velikost balení: 77 x 52 x 30 mm
