Nastaviteľný menič step-up/down CC/CV 3A 5-30V (34164)
Cena s DPH:
6.75 Eur
Cena bez DPH:
5.58 Eur
Na sklade u dodávateľa 5+ ks
Môžete mať: vo štvrtok 28.8.2025
Môžete mať: vo štvrtok 28.8.2025
Kód tovaru: 34164
EAN: 8595684122992
EAN: 8595684122992
Modul automatického spínaného meniča napätia s reguláciou CC/CV - STEP-DOWN/STEP-UP (zvyšuje/znižuje napätie).
Konštantný prúd umožňuje režim CC a konštantné napätie režim CV - vhodné napr. na nabíjanie rôznych typov batérií.
Výstupné napätie a výstupný prúd sú presne nastaviteľné pomocou trimrov na doske.

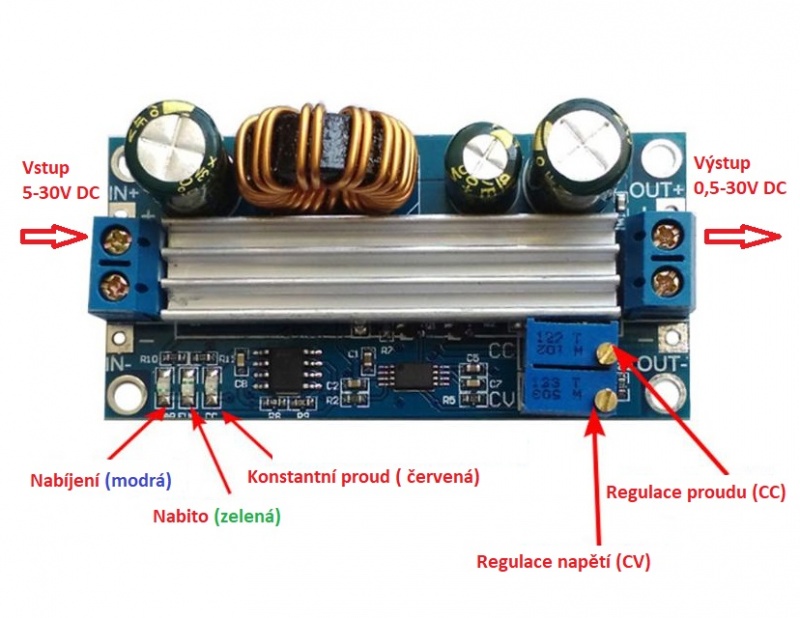

Režim, v ktorom sa modul nachádza, je indikovaný pomocou 3 LED:
• modrá LED - prebieha nabíjanie v režime CV, maximálne napätie je už dosiahnuté, ale prúd je vyšší ako 50 mA a zároveň nižšie ako nastavené obmedzenie prúdu CC
• červená LED - prebieha nabíjanie v režime CC, nie je dosiahnuté maximálne nabíjacie napätie a prúd je obmedzený nastavením CC
• zelená LED - nabíjanie je ukončené, napätie dosiahlo maximálnu nastavenú hodnotu CV a prúd poklesol pod 50 mA
Súčasťou dodávky je malý samolepiaci chladič, ktorý je nutné nalepiť na výkonové polovodiče.
Technické parametre :
• vstupné napätie: 5 V - 30 V (DC)
• výstupné napätie: 0,5 V - 30 V (DC)
• výstupný prúd: až 3 A (krátkodobo 4 A)
• minimálne obmedzenie výstupného prúdu: 100 mA
• regulácia výstupného napätia
• nastavenie výstupného výkonu
• ochrana proti skratu
• pracovná frekvencia: 180 KHz
• účinnosť konverzie: až 88%

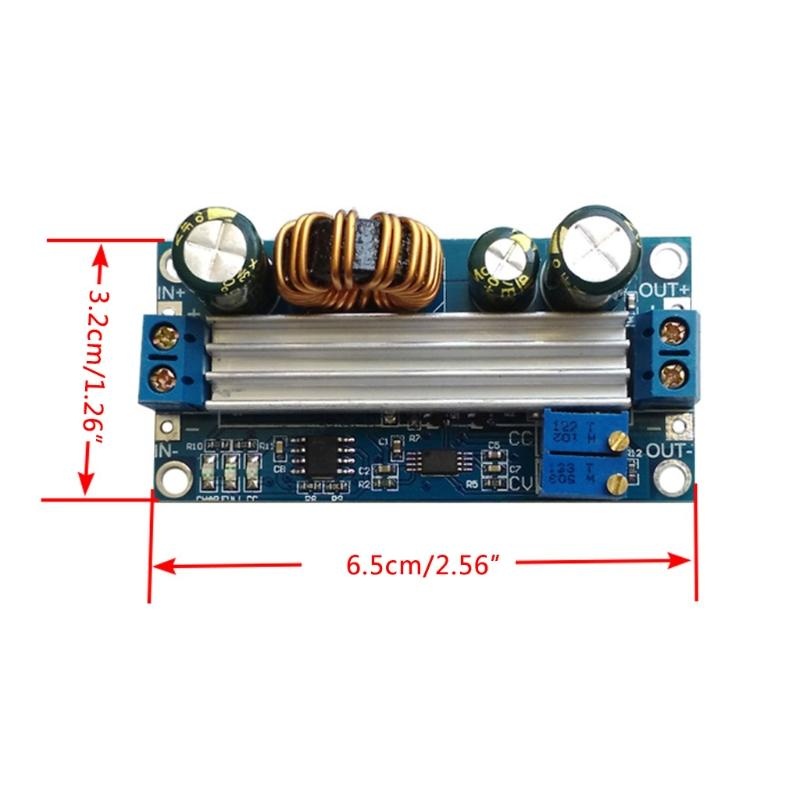

• rozmery: 65 mm x 32 mm x 21 mm
>> Návod
